Szelekciós vezérlés

Szelekciós vezérlések

Amikor véges sok rögzített művelet közül véges sok feltétel alapján választjuk ki, hogy melyik művelet kerüljön végrehajtásra, szelekciós vezérlésről beszélünk.

Attól függően, hogy a kiválasztás milyen módszerrel történik meg, különböző altípusai vannak ennek a vezérlésnek. Ezek az

• egyszerű szelekciós vezérlés,
• többszörös szelekciós vezérlés,
• esetkiválasztásos szelekció,
• illetve a föntiek kiegészítve egyébként ágakkal.

Egyszerű szelekciós vezérlés

Egyszerű szelekció esetén egyetlen feltétel és egyetlen művelet van (amely művelet persze lehet összetett).

Legyen F egy logikai kifejezés, A pedig tetszőleges művelet. Az F feltételből és az A műveletből képzett egyszerű szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Értékeljük ki az F feltételt és folytassuk a 2.) lépéssel.
2. Ha F értéke igaz, akkor hajtsuk végre az A műveletet és fejezzük be az összetett művelet végrehajtását.
3. Egyébként, vagyis ha F értéke hamis, akkor fejezzük be az összetett művelet végrehajtását.

A vezérlés bővíthető úgy, hogy a 3. pontban üres művelet helyett egy B műveletet hajtunk végre. Ekkor az alábbiak szerint módosíthatjuk a vezérlés megadását.

Legyen F egy logikai kifejezés, A és B pedig tetszőleges műveletek. Az F feltételből és az A és B műveletekből képzett egyszerű szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Értékeljük ki az F feltételt és folytassuk a 2.) lépéssel.
2. Ha F értéke igaz, akkor hajtsuk végre az A műveletet és fejezzük be az összetett művelet végrehajtását.
3. Egyébként, vagyis ha F értéke hamis, akkor hajtsuk végre a B műveletet és fejezzük be az összetett művelet végrehajtását.

A szerkezeti ábrán most is azt látjuk, hogy milyen részproblémák megoldása lesz a szelekció megoldása. A szerkezeti ábrákon a szelekciót egy téglalappal jelöljük, ami vízszintesen két részre van osztva. Ha tudjuk, a felső részbe kerül a feltétel, vagy az az elem, ami a feltételt meghatározza, a téglalaphoz csatolt műveletek pedig azok a műveletek lesznek, amelyek a feltétel(ek) bizonyos teljesülése mellett hajtódnak végre. Egyszerű szelekció esetében maga a feltétel egyértelműen beírható a téglalap felső részébe, az alsó résznél pedig jelölni tudjuk, hogy a feltétel igaz, vagy hamis értéke mellett mely alművelet végrehajtása jelenti a művelet befejezését.

Az egyszerű szelekciót C nyelven az if utasítással valósítjuk meg.

A szelekció C megvalósítása:

if(F) {
    A;
}

Ha van egyébként ág is, akkor pedig:

if(F) {
    A;
} else {
    B;
}

Többszörös szelekciós vezérlés

Előfordulhat, hogy egyetlen feltétel nem elegendő ahhoz, hogy eldöntsük, mit is kellene csinálni, merre kellene haladni a vezérlésnek. Ilyenkor, ha több feltételünk van több művelettel, akkor többszörös szelekcióról beszélünk.

Legyenek F_i logikai kifejezések, A_i pedig tetszőleges műveletek 1 <= i <= n-re (azaz mind feltételből, mint A műveletből van n darab). Az F_i feltételekből és A_i műveletekből képzett többszörös szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Az F_i feltételek sorban történő kiértékelésével adjunk választ a következő kérdésre: van-e olyan i (1 <= i <= n), amelyre teljesül, hogy az F_i feltétel igaz és az összes F_j (1 <= j < i) feltétel hamis? (Azaz keressük az első F_i feltételt, ami igaz.)
2. Ha van ilyen i, akkor hajtsuk végre az A_i műveletet és fejezzük be az összetett művelet végrehajtását.
3. Egyébként, vagyis ha minden F_i feltétel hamis, akkor fejezzük be az összetett művelet végrehajtását.

Természetesen most is ki lehet egy egyébként ággal egészíteni a vezérlést, azaz definiálhatjuk azt a feladatot, amit akkor kell végrehajtani, amikor egyik feltétel sem teljesül. Ekkor az alábbiak szerint módosítsuk a többszörös szelekció formális leírását!

Legyenek F_i logikai kifejezések, A_i és B pedig tetszőleges műveletek 1 <= i <= n-re (azaz mind feltételből, mint A műveletből van n darab). Az F_i feltételekből, A_i és B műveletekből képzett többszörös szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Az F_i feltételek sorban történő kiértékelésével adjunk választ a következő kérdésre: Van-e olyan i (1 <= i <= n), amelyre teljesül, hogy az F_i feltétel igaz és az összes F_j (1 <= j < i) feltétel hamis? (Azaz keressük az első F_i feltételt, ami igaz.)
2. Ha van ilyen i, akkor hajtsuk végre az A_i műveletet és fejezzük be az összetett művelet végrehajtását.
3. Egyébként, vagyis ha minden F_i feltétel hamis, akkor hajtsuk végre B-t és fejezzük be az összetett művelet végrehajtását.

A többszörös szelekció folyamatábráin is látható, hogy egész addig, amíg nem találunk igaz feltételt, folytatódnak a feltétel kiértékelések. Ha találunk igaz feltételt, akkor az ahhoz tartozó utasítás végrehajtásával fejeződik be az összetett utasítás végrehajtása, ha egyik feltétel sem igaz, illetve ha van egyébként ág, akkor annak a végrehajtásával.

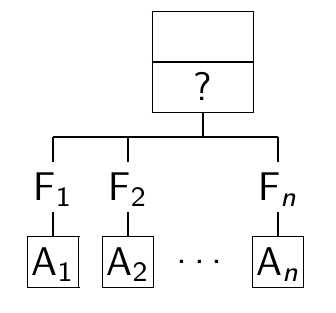

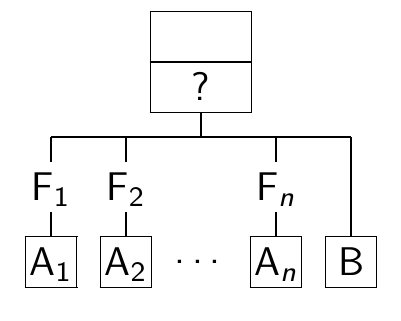

A többszörös szelekció szerkezeti ábrája a következőképpen alakul:

Ahogy azt már az egyszerű szelekciónál is láttuk, a szelekciót egy vízszintesen felezett téglalappal jelöljük. Mivel a dobozkába nem férne el az összes feltétel, és nem is lenne utána egyértelmű, hogy melyik feltételhez melyik utasítás tartozik, így a dobozba csak egy ? kerül. A doboz alatt sorakoznak fel az egyes feltételek, és az azokhoz tartozó műveletek.

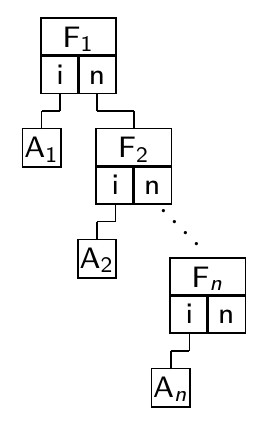

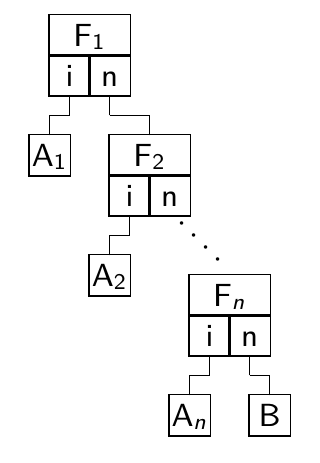

A többszörös szelekcióra tulajdonképpen tekinthetünk úgy is, mint egyszerű szelekciókra egymás után, ahol az egyébként ágakhoz tartozik mindig egy újabb egyszerű szelekció:

A többszörös szelekció megvalósítására nincs külön C konstrukció, így az egymásba ágyazott egyszerű szelekciókkal tudjuk megvalósítani:

if(F1) {
    A1;
} else if(F2) {
    A2;
    ...
} else if(Fn) {
    An;
} else {
    B;
}

Az if utasítások ismételt alkalmazása

Talán az eddigi példákból már feltűnt, hogy amikor egy kódot írunk, akkor bizonyos dolgok "beljebb" kezdődnek. A kód tabulálása azt a célt szolgálja, hogy a kód áttekinthetőbb legyen, látszódjék, hogy egy utasítás, vagy utasítás blokk mely másik utasítás része.

Láttuk, hogy a függvények utasításai blokkba rendeződnek, a blokkon belüli utasításokat pedig beljebb tabulálva írjuk. Ugyanígy teszünk egy szelekciós utasításunk ágaival is. Az abban levő utasításokat blokkosítjuk, a blokkon belüli utasításokat pedig beljebb tabuláljuk. Amennyiben egy összetett utasítás részutasítása egyetlen utasításból áll, akkor a blokk persze elmaradhat, de fontos, hogy a tabulálás megmaradjon. Egyes esetekben viszont jobb, ha a blokkokat sem hagyjuk el a biztonság kedvéért.

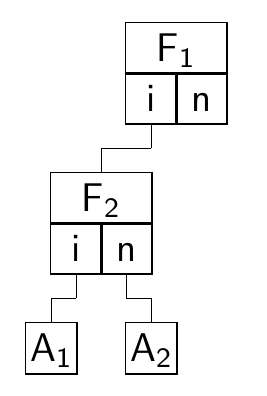

Vegyük a következő esetet, amikor két egyszerű szelekció van egymásba ágyazva:

Írjuk le ezt C kóddal:

if(F1) {
    if(F2)
        A1;
    else
        A2;
}

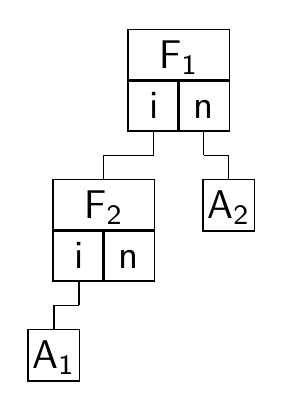

Mivel a belső if egyetlen utasítás, így akár a zárójelezés elmaradhat. De vajon egyértelmű ebben, hogy az else melyik if-hez tartozik? Mi van, ha elcsúszik a tabulálás?

if(F1)
    if(F2)
        A1;
else
  A2;

Mivel a C nyelv nem érzékeny az úgynevezett whitespace, azaz nem látható karakterekre (szóköz, tabulátor, sortörés), az else ebben az esetben is a második if-hez tartozik, azaz a két kód ekvivalens. (Csak megjegyezzük: vannak olyan programozási nyelvek, ahol ez nemigaz, vagyis a kód tabulálása, formája az értelmezését is befolyásolja.) Ha azt szeretnénk, hogy az else az első if-hez tartozzon, akkor azt zárójelezéssel jelezni kell:

if(F1) {
    if(F2)
        A1;
}
else
  A2;

Esetkiválasztásos szelekciós vezérlés

Ha a többszörös szelekció valamennyi feltételét átírhatjuk úgy, hogy azok elemek valamilyen halmazokba való tartozását vizsgálja, akkor esetkiválasztásos szelekcióról beszélünk.

Legyen K egy adott típusú kifejezés, és legyenek H_i-k olyan halmazok, melynek elemeinek típusa megegyezik K típusával. Legyenek továbbá A_i tetszőleges műveletek, ahol 1<=i<=n teljesül. A K szelektor kifejezésből, H_i kiválasztó halmazokból és A_i műveletekből képzett esetkiválasztásos szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Értékeljük ki a K kifejezést és folytassuk a 2.) lépéssel.
2. Adjunk választ a következő kérdésre: Van-e olyan i (1<=i<=n), amelyre teljesül, hogy a K ∈ H_i, és K ∉ H_j, ahol (1<=j<i)?
3. Ha van ilyen i, akkor hajtsuk végre az A_i műveletet és fejezzük be az összetett művelet végrehajtását.
4. Egyébként, vagyis ha K nem eleme egyetlen H_i halmaznak sem, akkor fejezzük be az összetett művelet végrehajtását.

Itt is természetesen lehet egyébként águnk, amit akkor hajtunk végre, amikor egyik feltétel sem teljesül. Ekkor a 4. lépést egészítsük ki egy nemüres B művelet végrehajtásával.

Legyen K egy adott típusú kifejezés, és legyenek H_i-k olyan halmazok, melynek elemeinek típusa megegyezik K típusával. Legyenek továbbá A_i és B tetszőleges műveletek, ahol 1<=i<=n teljesül. A K szelektor kifejezésből, H_i kiválasztó halmazokból és A_i és B műveletekből képzett esetkiválasztásos szelekciós vezérlés a következő vezérlési előírást jelenti:

1. Értékeljük ki a K kifejezést és folytassuk a 2.) lépéssel.
2. Adjunk választ a következő kérdésre: Van-e olyan i (1<=i<=n), amelyre teljesül, hogy a K ∈ H_i, és K ∉ H_j, ahol (1<=j<i)?
3. Ha van ilyen i, akkor hajtsuk végre az A_i műveletet és fejezzük be az összetett művelet végrehajtását.
4. Egyébként, vagyis ha K nem eleme egyetlen H_i halmaznak sem, akkor hajtsuk végre B-t és fejezzük be az összetett művelet végrehajtását.

Amennyiben a szelektor kifejezés, amelynek értékét egy v változóban elmentük benne van valamelyik H_i halmazban, úgy az adott esethez tartozó A_i műveletet hajtjuk végre, egyébként pedig ellenőrizzük a következő halmazba való tartozást.

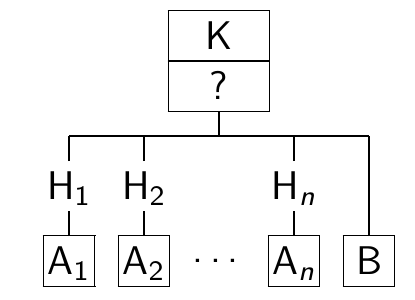

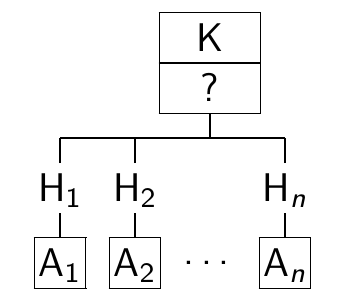

A szerkezeti ábráknál szintén egy osztott téglalappal jelezzük a szelekciót, ahol a téglalap felső felében megadjuk a szelekciót meghatározó kifejezést, az egyes halmazokat pedig az átláthatóság érdekében a téglalap alatt adjuk meg, a hozzájuk tartozó műveletekkel együtt.

A C nyelvben az esetkiválasztásos szelekciót a switch utasítással valósítjuk meg. Fontos, hogy a switch szelektor kifejezés valamilyen felsorolási típusú legyen (azaz nem lehet például valós típus).

A switch utasítás szelektorától csak az függ, hogy mely ponton kezdjük el végrehajtani a switch magját. Ha a végrehajtás elkezdődött, akkor onnantól kezdve az első break vagy return utasításig megy a switch utasításainak a végrehajtása. Ha ilyen nincs, akkor akár az utolsó utasításig. Ebben a fázisban már nincs annak jelentősége, hogy van-e további case vagy default címke. Vagyis ahhoz, hogy a switch utasítás az esetkiválasztásos szelekció megvalósítása legyen, szükséges, hogy az esetkiválasztásos szelekció egy ághoz tartozó utasítások után egy break segítségével megszakítsuk a switch további utasításainak (és így magának a switch utasításnak) a végrehajtását. A break helyett speciális esetekben a return utasítás is megfelelő lehet.

A switch utasítást tehát például a következő implementációval tudja az esetkiválasztásos szelekciót megvalósítani:

switch(K) {
    case H1:
        A1;
        break;
    ...
    case Hn:
        An;
        break;
    default:
        B;
        break;
}

A kiválasztó halmazok megadása az esetkiválasztásos szelekció kritikus pontja. Algoritmusok tervezése során bármilyen effektív halmazmegadást használhatunk, azonban a tényleges megvalósításkor csak a választott programozási nyelv eszközeit alkalmazhatjuk.

A H_i halmazok elemszáma tetszőleges lehet, a case-ek után viszont csak egy-egy érték állhat. Viszont kihasználhatjuk a switch működési elvét, miszerint a címkék csak a belépési pontot határozzák meg. Ha H_i = {x_i,1, x_i,2, . . . , x _i,ni }, akkor az adott ág lekódolható a következő kódrészlettel:

case x_i1:
case x_i2:
...
case x_ini:
   Ai;
   break;

Feltételes kifejezés

Az előző példában a kiíratás kissé összetettre sikeredett, gyakorlatilag 3 printf függvény hívásával oldottuk meg egyetlen mondat kiírását:

printf("A dátum ");
if (!jo) {
   printf("nem ");
}
printf("helyes.\n");

Ez lerövidíthető az úgynevezett feltételes kifejezéssel így:

printf("A dátum");
printf(jo ? " " : " nem ");
printf("helyes.\n");

vagy még rövidebben így:

printf(jo ? "A dátum helyes.\n" : "A dátum nem helyes.\n");

A feltételes operátor a C nyelv egyetlen három operandusú művelete, amely már a nyelv kezdetei óta a nyelv része. Három kifejezésből áll:

kifejezés_1 ? kifejezés_2 : kifejezés_3

A teljes kifejezés kiértékelése során először kiértékelésre kerül a kifejezes_1 kifejezés. Amennyiben ez igaz (azaz az érték nem 0), akkor a teljes kifejezés értéke a kifejezes_2 lesz, egyébként ha hamis (azaz 0), akkor a kifejezés értéke a kifejezes_3 lesz.
